Ray trượt bi 3 tầng giảm chấn, Ray âm ngăn kéo tủ bếp Ivan

  -

Ray trượt bi 3 tầng ngăn kéo tủ Ivan là sản phẩm phụ kiện ngành mộc được rất nhiều người sử dụng bởi chất lượng tốt, đóng mở nhẹ nhàng và tuổi thọ cao lên tới hàng 100.000 lần đóng mở.


Ray trượt Ivan hay còn gọi là ray bi 3 tầng Ivan được ứng dụng trong việc làm ngăn kéo tủ hay ngăn kéo tủ bếp…


1. Ray trượt Ivan gồm những loại nào?

Trong thực tế, tùy thuộc vào cấu trúc loại hình tủ bếp, mỗi ngăn kéo được thiết kế theo các loại ray trượt khác nhau.

✅ Ray Bi 2 Tầng Ivan

⭐ Mã Sp 02273

✅ Ray Bi 3 Tầng Ivan Bản 42mm

⭐ Mã Sp 02421

✅ Ray Bi 3 Tầng Giảm Chấn

⭐ Mã Sp 02453

Ray trượt ngăn kéo tủ Ivan được phân loại theo cấu tạo và cách lắp đặt, có một số loại như sau:

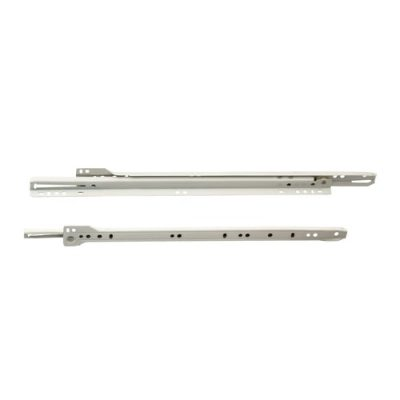

Thanh ray trượt đơn bánh xen nhựa Ivan

Thanh ray trượt đơn còn gọi là ray trượt bánh xe có tác dụng giúp cho việc đóng mở cánh tủ trở lên nhẹ nhàng êm ái mà không bị chấn động.


Mẫu thanh ranh trượt đơn Ivan


Ray trượt bánh xe có độ dày 1 mm nên rất bền, giá lại tốt hơn các loại ray âm giảm chấn và ray bi, vì vậy phù hợp cho những loại ngăn kéo có vật liệu nhẹ sản xuất với số lượng lớn.


Ray trượt đơn được tháo lắp dễ dàng, nhanh chóng, tiện lợi.


Với những ưu điểm vượt trội của mình, ray trượt đơn ivan được ứng dụng nhiều trong thiết kế nội thất, đặc biệt là các vật dụng bằng gỗ như hộc bàn, tủ bếp, cửa lùa.


Thanh ray trượt ngăn kéo, ray trượt bi 2 tầng

Thanh ray trượt 2 tầng còn gọi là ray bi 2 tầng Ivan thường sử dụng lắp đặt cho ray kéo hộc tủ với kết cấu thép chắc chắn, đóng mở nhẹ nhành.


Ray trượt bi 2 tầng thường sử dụng cho những ngăn kéo tủ yêu cầu trọng tải cao hơn các ngăn kéo sử dụng ray trượt bánh xe.


Hệ thống bi trượt chắc chắn cho hành trình đóng mở nhẹ nhành, không bung rơ trong quá trình đóng mở.


Thanh ray trượt 2 tầng Ivan gồm có các mã sản phẩm IVAN 02273.300 ZNP, 02273.350 ZNP, 02273.400 ZNP, 02273.450 ZNP, 02273.500 ZNP kẽm xanh


Ray trượt ngắn kéo tủ, ray trượt bi 3 tầng Ivan

Thanh ray trượt 3 tầng ngăn kéo tủ Ivan hay còn gọi là ray ngăn kéo 3 tầng Ivan, có cấu tạo tương tự ray trượt 2 tầng.


Đây là loại ray trượt được sử dụng phổ biến nhất hiện nay, có thể nói đây là dòng sản phẩm không thể thiếu trong lĩnh vực nội thất.


Đối với dòng sản phẩm thanh ray trượt bi 3 tầng Ivan cũng được phân ra thành 3 loại thường gặp đó là: Ray trượt bi 3 tầng giảm chấn, ray trượt bi 3 tầng không giảm chấn và ray trượt bi 3 tầng nhấn mở.

Ray trượt bi 3 tầng nhấn mở là loại sản phẩm mới giúp gia tăng thêm tính năng cho đồ nội thất đồng thời giúp người dùng sử dụng dễ dàng hơn. Trung bình tải trọng của loại ray này lên tới 45kg.


Loại ray trượt bi 3 tầng giảm chấn được tích hợp thêm bộ phận Piston giảm chấn sau thanh ray giúp di chuyển ngăn kéo nhẹ nhàng, êm ái hơn và giảm tiếng ồn.


Trung bình trọng lượng ngăn kéo sử dụng trượt bi 3 tầng giảm chấn cũng lên tới 45kg nên tuổi thọ của đồ đạc cũng tăng lên.


Đối với loại ray trượt bi 3 tầng ivan không giảm chấn, đây là loại ray truyền thống nhất với cấu tạo từ hai thanh ray được lắp đặt song song với công dụng cho phép mở toàn phần theo chiều dài của ray.


Về tải trọng trung bình lại phụ thuộc vào độ dày của thép và bản rộng của các loại sản phẩm, tải trọng dao động thường từ 30kg – 45kg tùy vào các loại khác nhau.


2. Cấu tạo và kích thước sản phẩm thanh ray trượt bi 3 tầng Ivan

Sản phẩm ray bi 3 tầng của Ivan có một số dòng sản phẩm cơ bản như sau dựa vào thông số kích thước và cấu tạo.


Ray bi 3 tầng Ivan không giảm chấn Ivan

Dòng sản phẩm thanh ray 3 tầng không giảm chấn là loại ph kiện ray trượt được sử dụng nhiều nhất trong ngành mộc.

Sản phẩm này được phân làm 2 loại chính dựa trên cấu tạo về mặt kích thước của sản phẩm. Có ray bi 3 tầng bản rộng 35mm và ray 3 tầng bản 42mm.

+ Ray trượt bi bản 35mm sử dụng lắp đặt cho cá hộc ngăn kéo tủ có kích thước trung bình, trọng lượng tải không yêu cầu quá lớn.


Ray trượt bi 3 tầng bản 35mm có kích thước chiều dài 250mm, 300, 350, 400, 450, 500, 550, 600mm thuộc dòng sản phẩm ray trượt bi còn gọi là thanh trượt bi dùng cho ngăn kéo, hộc tủ.

Các mã sản phẩm ray kéo 3 tầng Ivan bản 35mm: IVAN 02351.300 ZNP kẽm xanh, IVAN 02351.350 ZNP kẽm xanh, IVAN 02351.400 ZNP kẽm xanh, IVAN 02351.450 ZNP kẽm xanh, IVAN 02351.500 ZNP kẽm xanh.

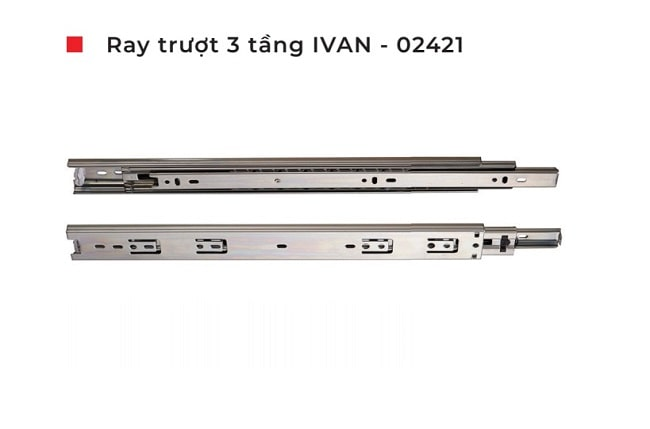

+ Ray trượt bi bản 42mm ứng dụng lắp đặt cho ngăn kéo hộc tủ kéo có kích thước lớn, trọng tải nặng.


Ray trượt bi 3 tầng bản 42mm có kích thước chiều dài 250mm, 300, 350, 400, 450, 500, 550, 600mm phù hợp với từng kích thước chiều sâu ngăn kéo.

Các mã sản phẩm ray kéo 3 tầng Ivan bản 42mm: IVAN 02421.250 ZNP kẽm xanh, IVAN 02421.300 ZNP kẽm xanh, 02421.350 ZNP kẽm xanh, IVAN 02421.400 ZNP kẽm xanh, IVAN 02421.450 ZNP kẽm xanh, IVAN 02421.500 ZNP kẽm xanh,

Sản phẩm ray trượt Ivan màu đen 02421.250 BPR đen mờ, IVAN 02421.300 BPR đen mờ, IVAN 02421.350 BPR đen mờ, IVAN 02421.350 BPR đen mờ, IVAN 02421.400 BPR đen mờ, IVAN 02421.450 BPR đen mờ, IVAN 02421.500 BPR đen mờ

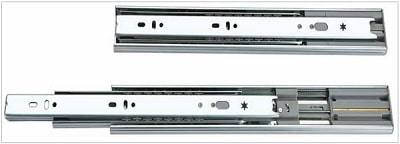

Ray trượt bi 3 tầng Ivan Giảm chấn:

Đây là mẫu sản phẩm ray kéo tủ được sử dụng nhiều nhất khi lắp đặt tủ bếp. Sản phẩm là kết quả của việc cải tiến ray trượt 3 tầng thôn thường kết hợp với bộ cơ cấu Piston giảm chấn. Với lực cản chậm của Piston dầu làm cho ngăn kéo đóng chậm lại không gây ra tiếng động.

Sản phẩm ray bi 3 tầng giảm trấn Ivan là phụ kiện ngành mộc vô cùng quan trọng trong việc đóng mở ngăn kéo thiết bị nội thất nhẹ nhàng êm ái. Bên cạnh sản phẩm này còn có các mẫu mẫu ray âm giảm chấn.

Thanh ray giảm chấn Ivan có kích thước chiều dài 300mm, 350mm, 400mm, 450mm và 500mm



Hình ảnh sản phẩm Ray bi giảm chấn Ivan 3 tầng
Ray âm giảm chấn đóng mở toàn phần Ivan

Ray âm giảm chấn Ivan được hiểu đơn giản là một phụ kiện cho ngăn kéo tủ bếp. Những chiếc ray âm giảm chấn này có chức năng hỗ trợ ngăn kéo có thể đóng mở một cách trơn tru và dễ dàng hơn. Giúp đóng chậm, giảm tiếng ồn và tăng tuổi thọ cho những chiếc tủ bếp thông minh.

Ray giảm chấn ivan là loại ray trượt được lắp đặt chìm dưới đáy ngăn kéo không bị lộ kim khí. Cũng tương tự như ray bi giảm chấn, chúng cũng được sử dụng kết hợp với bộ giảm chấn giúp giảm tiếng ồn.

Ray âm giảm chấn về cơ bản gồm 2 loại chính:

+ Ray trượt âm giảm chấn 3 tầng: full extension hay còn gọi là ray trượt âm giảm chấn mở toàn phần: giúp cho ngăn kéo mở hoàn toàn.


+ Ray trượt âm giảm chấn 2 tầng: Với loại ray này, ngăn kéo chỉ mở được 3/4 .


Hai loại ray trên có công năng sử dụng hoàn toàn tương tự nhau, sự khác biệt duy nhất chỉ là khả năng mở rộng tối đa của ngăn kéo


Đơn vị Phân Phối phụ kiện ngành Mộc ray bi, ray âm 3 tầng giảm chấn Ivan

Phụ kiện ngành mộc – gỗ nội thất Habico chuyên Phân phối các loại ray trượt đơn, ray bi 2 tầng, ray bi 3 tầng giảm chấn Ivan, Ray âm giảm chấn đóng mở 3/4 toàn phần.
